KT 420DH

KT 420DH

  • 독립된 Z축 구조로 설계된 듀얼헤드 고성능 탭핑센터
  • 다양한 주축속도 선택가능 (10k/15k/24k)

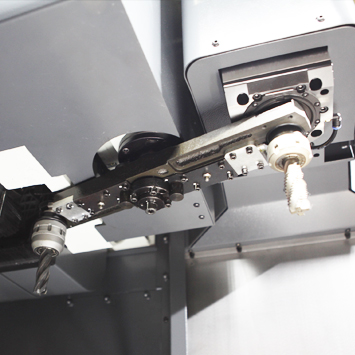

  • 초고속 트윈암 타입 공구교환 장치 탑재
  • 주축간 거리 500mm로 다양한 치구 적용 가능
  • 칩 배출에 용이한 경사 베드 구조
  • 볼 스크류&L/M 가이드를 이용한 정숙하고 빠른 테이블 이송
  • 가공 추천:I.T 관련 부품가공,자동차 부품가공,일반 부품가공
  • sample011,150 x 400
  • sample0520 x 2
    [26 x 2]
  • sample1210K rpm
    15K rpm
    24K rpm
  • T_T_1.2sec
  • C_C_1.8sec
  • picto_01X/Y
  • sample14Z
  • sample16

제품 사양

항목단위KT 420DH
테이블 크기mm1,150 x 400
최대 적재 중량 (등분포적재)kg400
X/Y/Z 이송거리mm560 / 420 / 430
주축간 거리mm500
공구 규격-BT30 [BBT30]
주축 속도rpm10,000 [15,000],[24,000],[고토크10,000]
주축모터파워 (Max. / Cont.)kW20.4 / 4.8 [20.4 / 4.8], [18.8 / 2.8], [20.9/8.5]
X/Y/Z 이송거리m/min48 / 48 / 60
공구수pcs20 x2 [26 x 2]
공구교환시간T-Tsec1.2
C-C1.8
CNC System-Siemens 828D [Mitsubishi M80], [Fanuc OiMF plus]
*X,Y축 가감속 조절이 필요합니다.[      ] Opt
