고속 탭핑센터

KT 420A

KT 420A

  • 고속, 고정도, 고강성 탭핑센터
  • 0-10000rpm: 0.14 sec (고가속 주축모터 적용시)

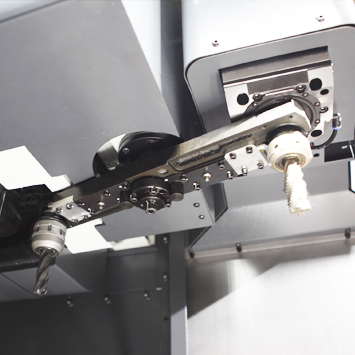

  • 초고속 트윈암 타입 공구교환장치 탑재
  • 60 m/min의 압도적인 급이송 능력
  • 칩 배출에 용이한 경사 베드 구조
  • 볼 스크류&L/M 가이드를 이용한 정숙하고 빠른 테이블 이송
  • 가공 추천 : 자동차 부품 가공, I.T 관련 부품가공, 일반 부품가공
  • sample01660 X 420
  • picto_07X: 560
    Y: 420
    Z: 480
  • sample1210k rpm
    15k rpm
    24k rpm
  • sample0520 [30]
  • T_T_1.2sec
  • C_C_1.8sec
  • sample14X / Y / Z
  • sample14
제품 문의 E-Catalog 목록 보기

제품 사양

항목단위KT 420A
테이블 크기mm660 x 420
최대 적재 중량 (등분포적재)kg 250 [300]*
X/Y/Z 이송거리mm560 / 420 / 480
공구 규격-BT30 [BBT30]
주축 최대 속도rpm10,000 [15,000],[24,000],[고토크10,000]
주축모터파워 (Max / Cont)kW22.0 / 9.0 [18.0 / 5.5], [22.0 / 3.7], [18.0 / 5.5]
X/Y/Z 급이송 속도m/min60 / 60 / 60
공구수pcs20 [30]
공구교환시간T-Tsec1.2
C-C1.8
CNC System-Mitsubishi M80 [Siemens 828D], [Fanuc 0iMF plus]
*X,Y축 가감속 조절이 필요합니다.[      ] Opt
